Все для переделки шуруповерта на литий с АлиЭкспресс


Все для переделки шуруповерта на литий с АлиЭкспресс


BMS контроллер 3S 25 А состоит из трех контроллеров/балансиров заряда/разряда BB3A L608, трех BB3A L617 и восьми MOSFET транзисторов D472 BE708V.
BMS контроллер 3S 25 A используется для защиты от перегрузки, короткого замыкания и контроля заряда/разряда трех 1-ячеечных Li-ion/Li-Po типоразмера 18650 (других аналогичных по напряжению) аккумуляторов на 3,7 – 4,2 В.
BMS контроллер 3S 25 A имеет контакты для подключения аккумуляторов и зарядки/нагрузки:

  • Клеммы, обозначенные B+, B1, B-, B2 используются для подключения аккумуляторов;
  • Клеммы, обозначенные P+ и P– используются для подключения нагрузки и зарядки аккумуляторов;
  • Клеммы, обозначенные T используются для подключения термодатчика.

Схема подключения BMS контроллера 3S 25 А:

Перед подключением к BMS контроллеру аккумуляторы нужно зарядить на 100%. BMS контроллер 3S 25 А рассчитан на нагрузку 25 А, но при нагрузке выше 15 А следует использовать радиатор. Зарядка сборки аккумуляторов должна проходить при напряжении 11,1 – 12,6 В и токе не менее 15 А. BMS контроллер 3S 25 А имеет встроенный балансир, максимальный ток балансировки – 42 мА.
Плата оснащена защитой от перезаряда 4,18 – 4,22 В, защитой от переразряда 2,4 В, защитой от перегрузки по току, защитой от короткого замыкания.

Характеристики:

модель: 3S 25 А;
три контроллера заряда/разряда: BB3A L608;
три контроллера заряда/разряда: BB3A L617;
восемь MOSFET транзисторов: D472 BE708V;
количество подключаемых аккумуляторов: 3;
типы поддерживаемых аккумуляторов: Li-ion, Li-Po;
рабочее напряжение поддерживаемых аккумуляторов: 3,7 – 4,2 В;
выходное напряжение сборки аккумуляторов: 11,1 –12,6 В;
максимальная нагрузка: 25 А;
защита от перезаряда: 4,18 – 4,22 В;
защита от переразряда: 2,4 В;
защита: от перегрузки по току, от короткого замыкания;
балансировка: есть;
ток балансировки: 42 мА;
габариты: 57 x 45 x 4 мм;
вес: 11 г.

Статья.

Страна-производитель товараКитай
Номинальный ток25 А
ТипКонтроллеры
Дополнительные характеристикиколичество подключаемых аккумуляторов: 3;
типы поддерживаемых аккумуляторов: Li-ion, Li-Po;
рабочее напряжение поддерживаемых аккумуляторов: 3,7 – 4,2 В;
выходное напряжение сборки аккумуляторов: 11,1 –12,6 В;
защита от перезаряда: 4,18 – 4,22 В;
защита от переразряда: 2,4 В;
защита: от перегрузки по току, от короткого замыкания;
балансировка: есть;
ток балансировки: 42 мА;
вес: 11 г
Размеры57 x 45 x 4 мм
Гарантия1 месяц
Источник: https://freedelivery.com.ua/
  • Читать далее

  • Проблема, стоящая перед всеми, кто имеет дома какой-либо электроинструмент, работающий от АКБ – повышение срока их эксплуатации. В основном все бытовые модели шуруповертов комплектуются аккумуляторами металлогидридными (NiMH) или никель-кадмиевыми (NiCd). И это объясняется в первую очередь их более низкой ценой по сравнению с литий-ионными (Li-ion) аналогами. Несмотря на высокую стоимость, последние предпочтительнее по многим параметрам.

    Достаточно обозначить лишь два – практически полное отсутствие саморазряда и более длительный срок пригодности.

    Пользоваться шуруповертом в быту приходится не каждый день, а лишь изредка, поэтому имеет смысл переделать аккумулятор шуруповерта с NiCd (или NiMH) на литий-ионную батарею самостоятельно, не тратя деньги на образец промышленного изготовления.

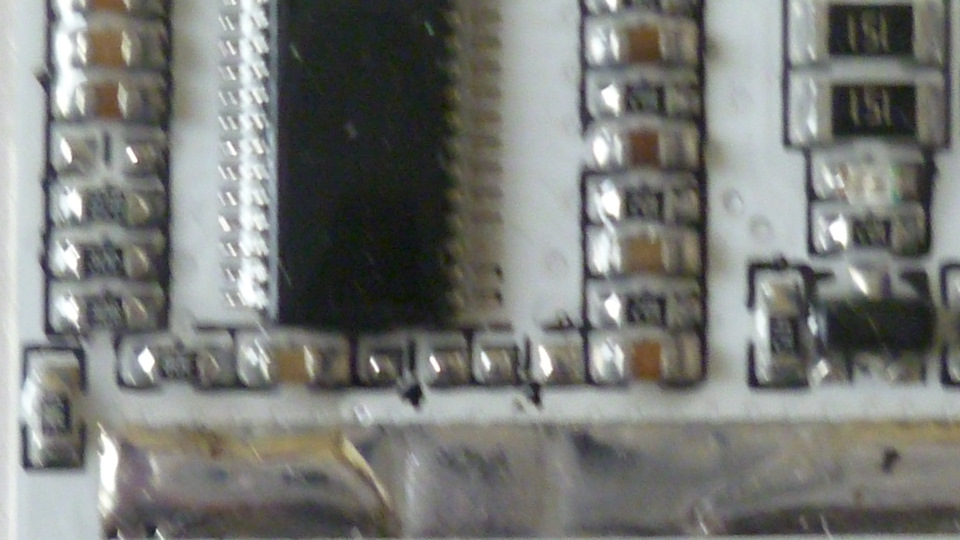

    Применил аккумуляторы с рабочим током 15А. Универсальная плата BMS-3s/4s/5s позволит работать без лишних уходов в защиту при резком старте и увеличении механической нагрузки на шуруповерт. Пиковый ток -100A. К плате можно подключить от 3-х до 5-ти аккумуляторов. На плате есть светодиодная индикация балансировки.

    Полный размер

    Перевод на 3S/4s/5s осуществляется припайкой перемычки и подключением по схеме.


    Данная переделка заняла немного времени, зато ожил старый "шурик"- еще поработает в домашних делах.
    О том, как все это сделать в видео.
